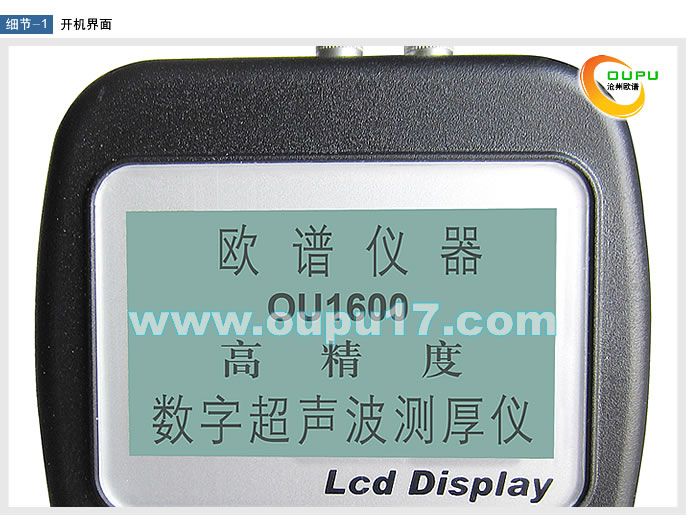

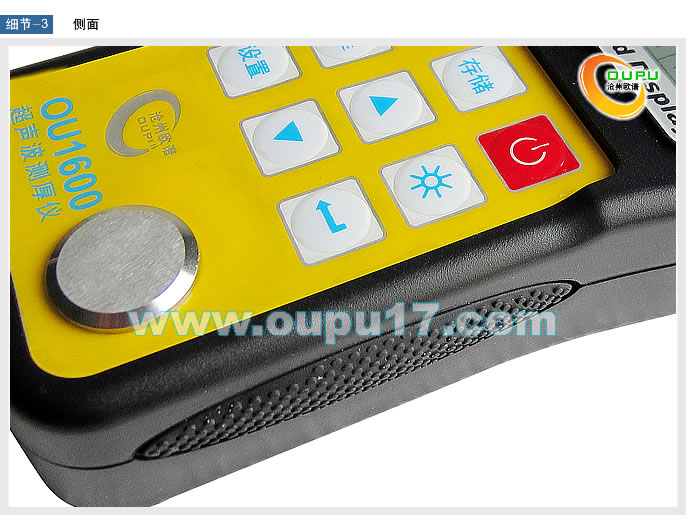

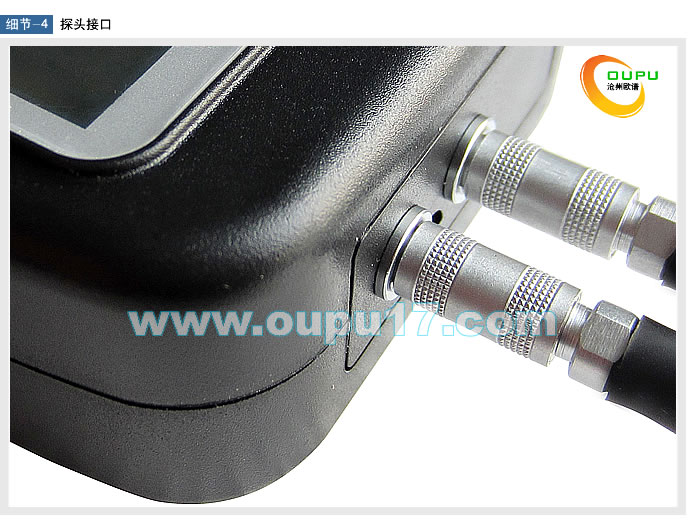

天津OU1600超声波壁厚仪

发布时间:2024-12-05人气:95

一、产品概述

OU1600超声波壁厚仪是沧州欧谱新研发的智能型超声波测厚仪,采用新的高性能、低功耗微处理器技术,基于超声波测量原理,可以测量金属及其它多种材料的厚度,并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行厚度测量,监测它们在使用过程中受腐蚀后的减薄程度,也可以对各种板材和各种加工零件作精确测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。


二、工作原理

OU1600超声波测厚仪对厚度的测量,是由探头产生超声波脉冲透过耦合剂到达被测体,一部分超声信号被物体底面反射,探头接收由被测体底面反射的回波,精确地计算超声波的往返时间,并按下式计算厚度值,再将计算结果显示出来。


三、主要功能

1.适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度;
2.可配备多种不同频率、不同晶片尺寸的双晶探头使用;
3.具有探头零点校准、两点校准功能, 可对系统误差进行自动修正;
4.已知厚度可以反测声速,以提高测量精度;
5.具有耦合状态提示功能;
6.测量速率:标准速率每秒钟4次,快速率:每秒20次 ;
7.自动探头识别:自动识别主机说明书上探头类型列表中的探头;
8.调整内部参数,并修正V声程错误 ;
9.零位补偿模式:补偿探头温度和零位偏移 ;
10.显示保持/空白模式:显示测量读数后,屏幕上保持读数或显示空白            ;
11.有EL背光显示,方便在光线昏暗环境中使用;
12.有剩余电量指示功能,可实时显示电池剩余电量;
13.具有自动休眠、自动关机等节电功能;
14.小巧、便携、可靠性高,适用于恶劣的操作环境,抗振动、冲击和电磁干扰;


四、技术参数

测量范围
0.75~300mm( 45#钢)
显示分辨率
0.1/0.01mm
声速范围
1000~9999 m/s
示值精度
±(0.5%H+0.04)mm H为被测物实际厚度
测量单位
公制与英制

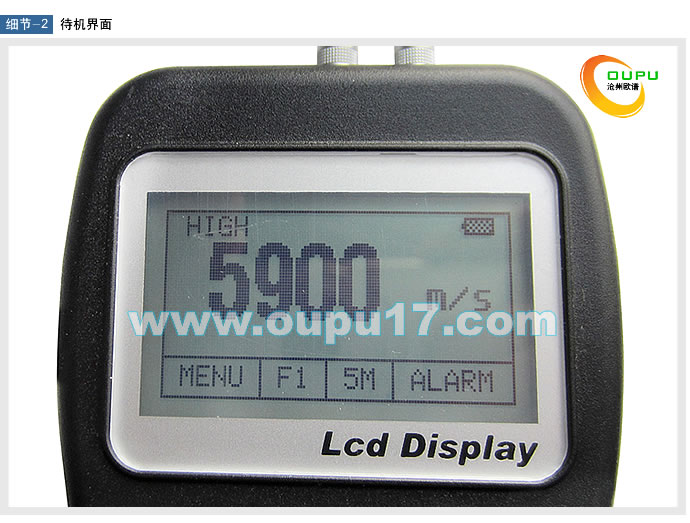

显示
高对比度的段码液晶显示
背光
高亮度EL背光
存储容量
可存储20组(每组最多99个测量值)厚度测量数据
管材测量下限
Φ20mm×3.0mm(5PΦ10 探头,钢材)
操作时间
可连续操作100                小时(不开背光时)
通讯接口
USB 2.0
工作电源
2节5号电池
操作环境
-20~+50℃、相对湿度≤90%
存储温度
-30℃~+70℃
外形尺寸
150×74×32 mm
整机重量
245g(不包括电池)

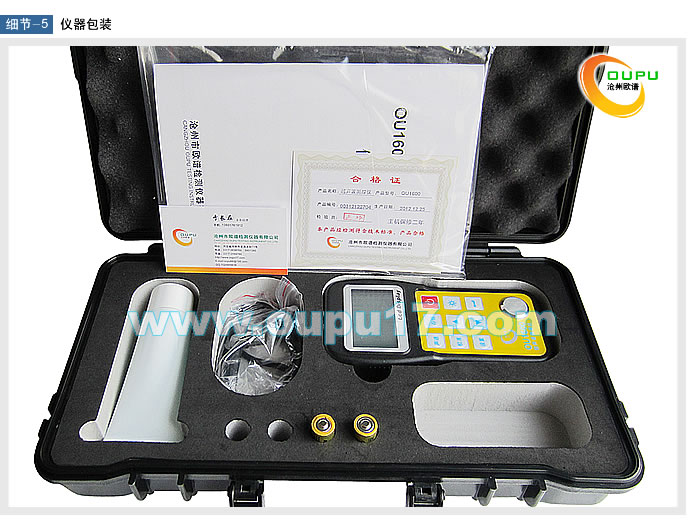

五、仪器配置

序号

名称

数量

备注

标准配置

1

主机

1台

2

标准探头(5MHz)

1只

3

耦合剂

1瓶

4

ABS仪器箱

1只

5

随机资料

1份

可选配置

6

粗晶探头(2MHz)

7

微径探头(7.5MHz)

8

高温探头(5MHz)

9
测厚仪阶梯试块
10
数据线
11
上机软件


           表2 探头选择

型号
1601
1602
1603
1604
1605
类型
标准探头
直探头
微晶探头
粗晶探头(铸铁)
高温探头
频率
5MHZ
5MHZ
7MHZ
2MHZ
5MHZ
探头直径
10mm
10mm
6mm
14mm
14mm
测量范围
1.2~230.0mm(钢)
1.2~230.0mm(钢)
0.75~80.0mm(钢)
3.0~300.0mm(钢)
3~200mm (钢)
测量温度
-10~50℃
-10~50℃
-10~50℃
-10~50℃
-10~300℃
最小管径
Φ20mm
Φ20mm
Φ15mm
Φ25mm
Φ25mm
实物图


         六、仪器选型指南

产品图片
型号
OU1500
OU1600
OU1800
测量模式
脉冲-回波模式
脉冲-回波模式
脉冲-回波模式
回波-回波模式
测量范围
1.2~220mm
0.75~300mm
0.65~500mm
显示精确度
0.1mm
0.01mm
0.01mm
测量误差
±(0.5%H+0.1)mm
±(0.5%H+0.04)mm
±(0.5%H+0.04)mm
声速范围
5900
1000~9999 m/s
509~18699m/s
公英制转换
背光
穿透涂层范围
3~25mm
声速调节
探头识别
反测声速
存储功能
通讯功能
可选探头
标准
标准、微晶、粗晶、高温
标准、微晶、粗晶、高温








七、材料声速表

材料

声速

In/us

m/s

Aluminum

0.250

6340-6400

Steel, common

0.233

5920

不锈钢

Steel, stainless

0.226

5740

黄铜

Brass

0.173

4399

Copper

0.186

4720

Iron

0.233

5930

铸铁

Cast Iron

0.173-0.229

4400-5820

Lead

0.094

2400

尼龙

Nylon

0.105

2680

Silver

0.142

3607

Gold

0.128

3251

Zinc

0.164

4170

Titanium

0.236

5990

Tin

0.117

2960

丙烯酸(类)树脂

0.109

2760

环氧树脂

Epoxy resin

0.100

2540

Ice

0.157

3988

Nickel

0.222

5639

树脂玻璃

Plexiglass

0.106

2692

聚苯乙烯

Polystyrene

0.092

2337

陶瓷

Porcelain

0.230

5842

聚氯乙烯

PVC

0.094

2388

石英

Quartz glass

0.222

5639

硫化橡胶

Rubber, vulcanized

0.091

2311

聚四氟乙烯

Teflon

0.056

1422

Water

0.058

1473

八、服务承诺:

本公司所有产品承诺五年内全免费维修,终身保修,易损易耗件价格合理!
